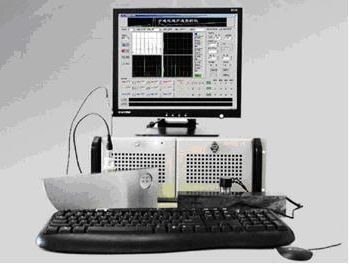

2 - 16 চ্যানেল সহ উচ্চ স্থায়িত্বের মাল্টি-চ্যানেল অতিস্বনক ত্রুটি সনাক্তকারী এইচএফডি -1000

2 - 16 চ্যানেল সহ উচ্চ স্থায়িত্বের মাল্টি-চ্যানেল অতিস্বনক ত্রুটি সনাক্তকারী এইচএফডি -1000

স্বয়ংক্রিয় বা আধা-স্বয়ংক্রিয় পরীক্ষার বিশেষ সরঞ্জামগুলির জন্য নকশাকৃত ধাতব প্রোফাইলগুলির জন্য এইচএফডি -1000 মাল্টি-চ্যানেল অতিস্বনক ত্রুটি সনাক্তকারী, ব্যবহারকারীদের 2-16 চ্যানেল সরবরাহ করতে পারে। এটি দরজা এবং তরঙ্গ হস্তক্ষেপ সনাক্তকরণ অ্যালার্ম সার্কিটের একটি স্থিতিশীল কর্মক্ষমতা রয়েছে, একটি উচ্চ সনাক্তকরণ সংবেদনশীলতা এবং রেজোলিউশনটি পাইপ, বার এবং বিভিন্ন ধরণের ধাতব উপকরণ পরীক্ষার প্রয়োজনীয়তাগুলি ভালভাবে পূরণ করতে পারে। যন্ত্রের উচ্চ নির্ভরযোগ্যতা, উচ্চ সংবেদনশীলতা এবং বৈদ্যুতিক হস্তক্ষেপ, কম ব্যর্থতার হার, সহজ রক্ষণাবেক্ষণ, পুরোপুরি ব্যবসায়ের প্রয়োজনীয়তা পূরণ করে এবং পণ্যের গুণাগুণ সনাক্তকরণকে বাড়ানোর জন্য দৃ to় প্রতিরোধ ক্ষমতা রয়েছে। সিঙ্ক্রোনাইজেশন কন্ট্রোল ইউনিট, 20MHZ রচনা দিয়ে একটি ডুয়াল ট্রেস অসিলোস্কোপ হিসাবে সনাক্তকরণ চ্যানেল ইউনিট এবং প্রদর্শন ইউনিট সংখ্যক দ্বারা উপকরণ। উচ্চ-মানের ওয়েভফর্ম প্রদর্শনটি কেবলমাত্র বিভিন্ন ধরণের পরিসীমা নির্বাচন এবং প্রদর্শনের উপর ভিত্তি করে ব্যবহারকারীর প্রয়োজনীয়তা এবং অভ্যাসগুলি এবং ইকো সিগন্যাল প্রশস্ততা এবং প্রাসঙ্গিক সময়ের যথাযথ পরিমাপের জন্য ব্যবহারকারী-বান্ধব নয়, যা পরীক্ষার জন্য আরও সঠিকভাবে তৈরি করতে পারে ।

যন্ত্রের প্রধান বৈশিষ্ট্যগুলি:

1. উপকরণ কাঠামোর বিল্ডিং ব্লক ব্যবহার করে, চ্যানেলের সংখ্যা পরীক্ষা করে নির্বিচারে বাড়ানো যেতে পারে

2. গেট এবং অ্যালার্ম সার্কিটরির উচ্চ স্থায়িত্ব, প্রাসঙ্গিক সার্কিটের এলার্মের স্বীকৃতি

৩. এর বিকল্পগুলির বিস্তৃত পুনরাবৃত্তির হারের সীমা রয়েছে

4. সঠিকভাবে এবং সহজেই প্রতিধ্বনিত হতে পারে প্রতিধ্বনি ঘটে, প্রতিধ্বনি গ্রাফিক্স প্রদর্শন বিভিন্ন চ্যানেল

৫. একটি সমৃদ্ধ ইন্টারফেস সংস্থান সহ উপকরণ, সাউন্ড এবং লাইট অ্যালার্ম, রিলে যোগাযোগ আউটপুট, এনালগ আউটপুট, ওয়েভ গেটেড ইকো সিগন্যাল পিক স্কোয়ার ওয়েভ আউটপুট, টিটিএল স্তর, কম্পিউটার ইন্টারফেস ইত্যাদি সহ বিভিন্ন আউটপুট ইন্টারফেস সার্কিটের নকশা করুন। (অর্ডার দেওয়ার সময় ব্যবহারকারী নির্বাচনযোগ্য)

The. আউটপুট অ্যালার্ম সিগন্যাল বিলম্ব, বিলম্বটি সাইটে প্রয়োজনীয় সময়ের দৈর্ঘ্য অনুযায়ী সেট করা যেতে পারে।

প্রধান প্রযুক্তিগত বিশেষ উল্লেখ

♦ ফ্রিকোয়েন্সি: ব্রডব্যান্ড, 5MHZ, 10MHz তৃতীয় গিয়ার

Etition পুনরাবৃত্তি ফ্রিকোয়েন্সি: সর্বোচ্চ পুনরাবৃত্তি হার 10 কেএইচজেড

♦ সংবেদনশীলতা মার্জিন: 2.5Pφ20Z প্রোবটি ডিবি-পিজেড2020 পরীক্ষা ব্লক, flat2 ফ্ল্যাট কং লিঙ্গমিন ডিগ্রি মার্জিন ≥ 46 ডিবি সনাক্ত করেছে।

Olution রেজোলিউশন: d 30 ডিবি।

Tical উল্লম্ব রৈখিক ত্রুটি: ≤ 8% (আউটপুট সিগন্যাল <4 ভি)

♦ অনুভূমিক রৈখিক ত্রুটি: ≤ 1%

Yn ডায়নামিক রেঞ্জ: d 30 ডিবি

♦ অন্ধ স্পট: <10 মিমি

Ten ক্ষুদ্র ত্রুটি: 12 ডিবি ত্রুটি ≤ 1 ডিবি

♦ সামনের দরজা এবং তরঙ্গ-তরঙ্গ গেটের প্রস্থের সামঞ্জস্যতার ব্যাপ্তি: 500us, 50ns পদক্ষেপের পরিমাণ

Lay বিলম্ব প্রদর্শনের ব্যাপ্তি: 500us, 50ns পদক্ষেপের পরিমাণ

♦ বিদ্যুৎ সরবরাহ: AC220V ± 10%, 50Hz

আইটিএমের বিবরণ : 8 - চ্যানেল অতিস্বনক ত্রুটি সনাক্তকারী

২. বিশদ বিবরণী এবং পরিমাণ:

8 - নিম্নলিখিত স্পেসিফিকেশন অনুযায়ী চ্যানেল অতিস্বনক ত্রুটি সনাক্তকারী সিস্টেম

I. পালসার বৈশিষ্ট্য

চ্যানেলের সংখ্যা: 8 টি চ্যানেল

সর্বাধিক নাড়ির আউটপুট: 300 ভি (± 10%)

নাড়ি প্রস্থ: 30 এনএস - 1000 এনএস

পতনের সময়: 10 এনএস এর চেয়ে কম

আউটপুট প্রতিবন্ধকতা: 10 than এর চেয়ে কম Ω

নাড়ি আকার: নেতিবাচক বর্গ তরঙ্গ

২। প্রাপক সম্পত্তি

গ্রহণকারীর সংখ্যা: 8

প্রাপক লাভের সীমা: ০.০ - 100 ডিবি, ০.০ ডিবি পদক্ষেপে

সর্বাধিক ইনপুট সংকেত: 20 ভিপি-পি

সর্বাধিক সংবেদনশীলতা: 200 pভিপি-পি

ইনপুট শব্দের রেফারেন্স: 160 pVp-p (26 μ আরএমএস)

ইনপুট প্রতিবন্ধকতা: 50 Ω

ইনপুট ফিল্টার

ব্যান্ড-পাস: 1,2,5,10,15 এবং 20 মেগাহার্টজ

লো-পাস: 0.25 - 1 মেগাহার্টজ

উচ্চ-পাস: 12 - 35 মেগাহার্টজ

ব্রডব্যান্ড: 2– 25 মেগাহার্টজ

সংশোধনকারী: ধনাত্মক, নেতিবাচক, সম্পূর্ণ তরঙ্গ এবং অপরিশোধিত

মোডগুলি: পিই (পালস-প্রতিধ্বনি), পিসি (পিচ-এবং-ক্যাচ) এবং টিটি (সংক্রমণ মাধ্যমে)

স্মুথিং: ডিজিটাল

তৃতীয়। ইনপুট এবং আউটপুট

অ্যালার্মের সংখ্যা: 16 (প্রোগ্রামেবল)

শর্তাদি: গেটগুলির যে কোনও যৌক্তিক সমন্বয়

সংকেত: A বা B গেটের প্রশস্ততা বা বিমানের সময় (TOF)

অ্যানালগ আউটপুট: 16 (0 ভি থেকে 5 ভি) (প্রতিটি গেটের জন্য প্রোগ্রামযোগ্য)

ডিজিটাল ইনপুট: 4 প্রোগ্রামেবল ডিআইএন

চতুর্থ। বিবিধ

স্ক্যানগুলির মোড: এ-স্ক্যান, বি-স্ক্যান, সি-স্ক্যান এবং একাধিক এ-স্ক্যান

একটি - স্ক্যান প্রদর্শন: 8 টি পর্যন্ত এ-স্ক্যান এক সাথে স্ক্রিনে প্রদর্শিত হবে

পালসের পুনরাবৃত্তি ফ্রিকোয়েন্সি: চ্যানেলের সংখ্যা 12 কেএইচজেড

এ-স্ক্যান অধিগ্রহণের হার: 6000 এ-স্ক্যান / গুলি (3 এমবি / গুলি স্থানান্তর হার)

তথ্য ভান্ডার

অভ্যন্তরীণ স্টোরেজ: 8 জিবি কমপ্যাক্ট ফ্ল্যাশ

বাহ্যিক স্টোরেজ: কোনও ইউএসবি ডিভাইসে ডেটা সংরক্ষণ করার ব্যবস্থা থাকবে বা সরাসরি ইথারনেট লিঙ্কটি ব্যবহার করে কোনও পিসিতে

রিয়েল-টাইম গড়: 2, 4, 8 এবং 16

রিফ্রেশ রেট: 60 হার্জ

এনকোডার ইনপুট: 2 নম্বর (ঘড়ি / দিকনির্দেশ এবং টিটিএল)

ডেটা সিঙ্ক্রোনাইজেশন

সময়: 1 হার্জেড - 12 কেএইচজেড

এনকোডারে: 1 বা 2 অক্ষতে 1 থেকে 65,536 ধাপে বিভক্ত

সময় সংশোধন লাভ (টিসিজি)

পয়েন্টের সংখ্যা: 32 (40 ডিবি অবধি)

সর্বাধিক লাভের opeাল: 20 ডিবি / μ এস অবধি

গেটস

পরিমাণ: 3 নম্বর; আমি (সিঙ্ক্রোনাইজেশন), এ এবং বি (পরিমাপ)

সিঙ্ক্রোনাইজেশন: আই, এ, বি প্রধান ব্যাংকে রেফারেন্সড, বি গেট আই বা এ-তে রেফারেন্সড

আই / ও সংযোগকারী: সমস্ত আই / ও সংযোগকারী বিএনসি হবে

আরএফ আউটপুট জন্য বিএনসি: প্রেরিত / প্রাপ্ত সিগন্যালের জন্য সরবরাহ করা হবে

পাওয়ার সাপ্লাই: 230 ভ্যাক ± 5%, 50 হার্জ safety 5% সুরক্ষা ফিউজ সহ

প্রদর্শন: 800 এক্স 600, 10.4 ইঞ্চি টিএফটি রঙের এলসিডি টাচ স্ক্রিন প্রদর্শন

সিস্টেমের ওজন: কম 7 কেজি

মাত্রা: 490 মিমি কম × 230 মিমি × 200 মিমি (র্যাক মাউন্টেবল)

সফ্টওয়্যারটি একটি উচ্চ প্রান্তের শিল্পকৌশল ল্যাপটপে ইনস্টল করা হবে, যা একটি ইথারনেট সংযোগ ব্যবহার করে একটি বাহ্যিক পিসিতে কাস্টম সফ্টওয়্যার তৈরি এবং চালানোর অনুমতি দেয়। উদাহরণস্বরূপ, শুরু, বন্ধ করুন, এবং এনকোডারগুলি রিসেট করুন এবং ডেটা ফাইলের নাম ফাংশনগুলি কোনও বাহ্যিক অ্যাপ্লিকেশন (যেমন ল্যাবভিউ, ভিজ্যুয়াল সি ++, ভিজ্যুয়াল বেসিক) ব্যবহার করে অপারেটর দ্বারা নিয়ন্ত্রণ করা যেতে পারে।

ল্যাপটপের নিম্নলিখিত স্পেসিফিকেশন থাকতে হবে:

প্রসেসর: ইন্টেল (আর) কোর আই 5 (চতুর্থ জেনার), 1.6 গিগাহার্টজ ঘড়ির গতি

টার্বো সহ 2.6 গিগাহার্টজ, 3 এমবি ক্যাশে বা আরও ভাল কনফিগারেশন বৃদ্ধি করে st

চিপসেট: ইন্টেল মোবাইল এইচএম 86 ​​এক্সপ্রেস বা আরও ভাল

প্রধান স্মৃতি: 4 গিগাবাইট ডিডিআর 3, 1600 মেগাহার্টজ 16 গিগাবাইট বা তার থেকেও বেশি উন্নত

হার্ড ডিস্ক: 500 গিগা এসটিএ হার্ড ডিস্ক ড্রাইভ বা আরও ভাল

মনিটর: 1366 এক্স 768 পিক্সেলের রেজোলিউশন সহ 14 ইঞ্চি এইচডি এলইডি স্ক্রিন ডিসপ্লে

ইন্টেল এইচডি গ্রাফিক্স 4400 কার্ড বা আরও ভাল

অপারেটিং সিস্টেম: উইন্ডোজ 8.1 আপডেট বিধান সহ

অন্যান্য: ন্যূনতম 3 ইউএসবি পোর্ট, ইথারনেট সংযোগ, ওয়্যারলেস এবং ব্লুটুথ সরবরাহ করা হবে
