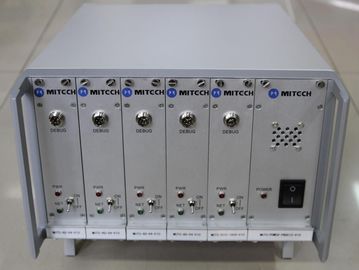

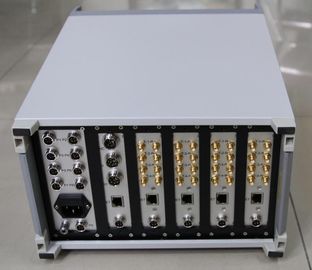

ইন্টেলিজেন্ট ডিজিটাল MUTSX মাল্টি চ্যানেল অতিস্বনক ত্রুটি আবিষ্কারক

ইন্টেলিজেন্ট ডিজিটাল MUTSX মাল্টি চ্যানেল অতিস্বনক ত্রুটি আবিষ্কারক

ভূমিকা

MUTSX মাল্টি চ্যানেল অতিস্বনক ত্রুটি আবিষ্কারক একটি মাল্টি চ্যানেল, বিতরণ এবং মডুলার অতিস্বনক খুঁত আবিষ্কারক.

এটি দ্রুত এবং সঠিকভাবে, বিভিন্ন অপূর্ণতা (ফাটল, অন্তর্ভুক্তি, পত্ররন্ধ্র ইত্যাদি) ভেতরের workpiece পরীক্ষা করতে পারবেন

গতিক বুঝে চলা, মূল্যায়ন এবং workpiece ক্ষতি ছাড়া অপূর্ণতা নির্ণয়. এই ডিভাইসটি ব্যাপকভাবে ব্যবহার করা যেতে পারে

উত্পাদন শিল্প, লোহা ও ইস্পাত ধাতুবিদ্যা শিল্প, ধাতু প্রক্রিয়াকরণ শিল্প ও অন্যান্য শিল্প

যা অপূর্ণতা পরীক্ষা এবং মান নিয়ন্ত্রণ করা প্রয়োজন.

বৈশিষ্ট্য

পরিসর

ইস্পাত মধ্যে 1200 মিমি ঠ আপ; সংশোধন পদক্ষেপে নির্বাচনযোগ্য বা ক্রমাগত পরিবর্তনশীল পরিসীমা. এটা বড় ব্যবহারের জন্য উপযুক্ত

টুকরা এবং উচ্চ রিসোলিউশনের পরিমাপ কাজ.

Pulser

নাড়ি প্রশস্ততা: 600V

পালস প্রস্থ: (0.1 ~ 0.512) μs পরিসীমা মধ্যে, এটা ক্রমাগত বিভিন্ন সঙ্গে প্রোব মেলে স্থায়ী করা যেতে পারে

ফ্রিকোয়েন্সি.

টেস্ট মোড অন্তর্ভুক্ত পালস প্রতিধ্বনি, দ্বৈত এবং পুরনো-সংক্রমণ

গ্রাহক

নমুনা: 100 মেগাহার্টজ নমুনা গতিতে 8 অঙ্ক খ্রিস্টাব্দ রূপান্তরকারী

শুদ্ধি: ধনাত্মক Halfwave, নেতিবাচক Halfwave, Fullwave এবং আরএফ

ফ্রিকোয়েন্সি ব্যান্ড: 0.2 ~ 20MHz স্বয়ংক্রিয়ভাবে প্রোব প্রোবের ফ্রিকোয়েন্সি সঙ্গে অনুযায়ী, ম্যানুয়াল ছাড়া মিলছে

সেটিংস.

গেটস

প্রতিটি চ্যানেলের জন্য তিনটি কাজ দ্বার এবং একটি হদিশ গেট, যা সব আলাদাভাবে নিষ্ক্রিয় করা যেতে পারে বা সক্রিয় করা হবে.

গেট স্টার্ট: সমগ্র প্রদর্শিত পরিসীমা উপর চলক

গেট প্রস্থ: প্রদর্শিত পরিসীমা শেষ গেট স্টার্ট থেকে চলক

গেট উচ্চতা: 0 থেকে 99% পূর্ণ স্ক্রীণ উচ্চতা চলক

এলার্ম: থ্রেসহোল্ড ইতিবাচক / নেতিবাচক

গেট স্টার্ট প্রস্থ এবং উচ্চতা অবাধে স্থায়ী করা যেতে পারে. ওয়ার্কিং দ্বার ইতিবাচক এলার্ম বা নেতিবাচক বিপদাশঙ্কা হিসাবে নির্ধারণ করা যাবে.

লাভ করা

প্রতিটি চ্যানেলের গাইন মান 0 থেকে 110dB রেঞ্জ. পদবিন্যাস মান 0.1dB, 1dB, 2dB বা 6dB হিসাবে নির্ধারণ করা যাবে.

তথ্য ভান্ডার

সকল সনাক্তকরণ ফলাফলের তথ্যগুলো মনিটর করা যাবে এবং সময়োপযোগী সংগৃহীত, এবং তথ্য সংগ্রহ করা নিরীক্ষণ স্থানান্তর করা হয়

ইথারনেট মাধ্যমে কম্পিউটার. মনিটর সফ্টওয়্যার ভিডিও আকারে detecting প্রক্রিয়া রেকর্ড হবে. দ্য

পুরো পরীক্ষা প্রক্রিয়া সফ্টওয়্যার মাধ্যমে গুলোতে যেতে পারে. সফ্টওয়্যার ভিত্তিক পরীক্ষা রিপোর্ট জেনারেট করার জন্য সরঞ্জাম প্রদান

সংগৃহীত তথ্য উপর.

বিশেষ উল্লেখ

বিন্যাস: 0 1200mm থেকে, ইস্পাত বেগে

উপাদান বেগ: 1000 15000m / গুলি

বিলম্ব ডিসপ্লে: -20 3400 থেকে μs

প্রোব বিলম্ব / জিরো অফসেট: 0 99.99μs থেকে

সংবেদনশীলতা: নির্বাচনযোগ্য রেজল্যুশন 0.1 110 ডেসিবল সবের্াচ্চ, 1.0, 2.0, 6.0 ডিবি

টেস্ট মোড: পালস প্রতিধ্বনি, ডুয়াল উপাদান এবং পুরনো-সংক্রমণ

Pulser: সুরেলা স্কয়ার ওয়েভ Pulser

পালস পুনরাবৃত্তি ফ্রিকোয়েন্সি: 10 Hz হয় ~ 5000 Hz হয়

পালস শক্তি: 600V

ব্যান্ডউইথ (পরিবর্ধক bandpass): 0.2 20 মেগাহার্টজ থেকে

গেট মনিটর: সমগ্র মিষ্টির পরিসীমা উপর চার স্বাধীন দ্বার নিয়ন্ত্রণযোগ্য

শুদ্ধি: ইতিবাচক অর্ধেক তরঙ্গ, নেতিবাচক অর্ধেক তরঙ্গ, পূর্ণ তরঙ্গ, আরএফ

সিস্টেম রৈখিকতা: অনুভূমিক: +/- 0.2% FSW, উল্লম্ব: 0.25% FSH, পরিবর্ধক যথার্থতা +/- 1 ডিবি.

ইউনিট: মিলিমিটার

পাওয়ার আবশ্যকতা: এসি Mains 100-240 ছুটি, 50-60 হার্জ

অপারেটিং তাপমাত্রা: -10 ℃ 50 ℃

সংগ্রহস্থল তাপমাত্রা: -30 ℃ 50 ℃

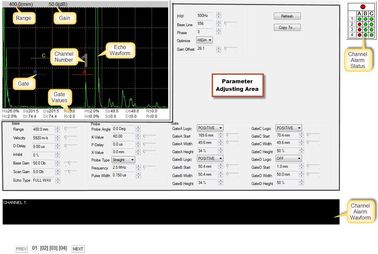

MUTSX সফটওয়্যার

ভূমিকা

মনিটর সফ্টওয়্যার MUTSX অতিস্বনক আবিষ্কারক সঙ্গে সহযোগিতা করার জন্য ব্যবহৃত হয়. এটা হার্ডওয়্যার ডিভাইস সংযোগ

ইথারনেট সংযোগ মাধ্যমে, সরঞ্জাম থেকে তথ্য সংগ্রহ ও সরঞ্জামে নিয়ন্ত্রণ কমান্ড প্রেরণ.

বৈশিষ্ট্য

সরাসরি একটি নেটওয়ার্ক তারের মাধ্যমে ডাটা গ্রহণ. এটা অপারেট করার জন্য সুবিধাজনক এবং ব্যবহার করা সহজ এবং সাইটে ডিবাগ হয়.

একটি-স্ক্যান দৃশ্য একযোগে waveforms এর 1, 2, 4, 8 বা 32 চ্যানেল প্রদর্শন করতে পারেন.

ভীতিকর দৃশ্য, যা সাম্প্রতিক এলার্ম প্রদর্শন ঘূর্ণায়মান, সঠিকভাবে এমনকি বিপদাশঙ্কা বিজ্ঞপ্তি ব্যবহারকারীদের সক্ষম

ভীতিকর সময় ছোট.

বি-স্ক্যান উইন্ডো সনাক্তকরণ ফলাফলের একটি ম্যাক্রোস্কোপিকের দৃশ্য প্রতিনিধিত্ব করে.

এটি স্বয়ংক্রিয়ভাবে পণ্য তথ্য এবং খুঁত পরিসংখ্যান সঙ্গে সনাক্তকরণ রিপোর্ট নির্মাণ করা সম্ভব.

কনফিগারেশন পরামিতি সংরক্ষিত এবং লোড করা যাবে. সনাক্তকরণ চ্যানেল দ্বারা ব্যবহৃত সমস্ত পরামিতি উপর সংরক্ষণ করা যাবে

স্থানীয় ডিরেক্টরি এবং যখন প্রয়োজনীয় লোড করা যাবে.
