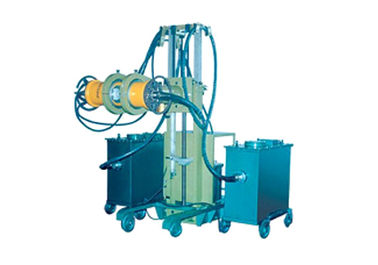

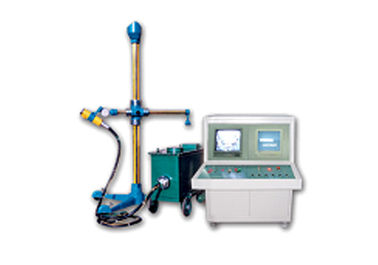

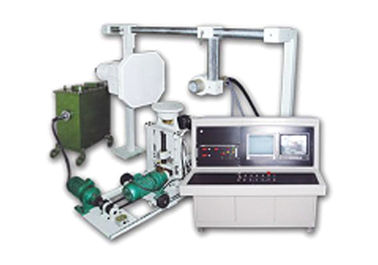

এক্স-রে কম্পিউটার রিয়েল টাইম রেডিওগ্রাফি সিস্টেম নন্ডেস্ট্রাক্টিভ পরীক্ষার কাজগুলির জন্য একটি অপরিহার্য সরঞ্জাম। এটি অভ্যন্তরীণ ব্যর্থতা, স্লাগ অন্তর্ভুক্তি, ক্র্যাক, বায়ু গর্ত এবং খারাপ ঢালাই (সম্পূর্ণ ভেতরে ঢোকা) চেহারা সুতা জন্য ধাতু এবং nonmetal উপাদান, ঢালাই এবং ঢালাই অংশ তৈরি উপাদান সঙ্গে প্রযোজ্য। এটি ব্যাপকভাবে যান্ত্রিক, রাসায়নিক, জাহাজ নির্মাণ, উচ্চ-চাপের বদনা, জাতীয় প্রতিরক্ষা, প্রযুক্তিগত গবেষণা, অটোমোবাইল, বিমানচালনা, তাপ-প্রতিরোধক উপাদান ইত্যাদি শিল্পে ব্যবহৃত হয়। এক্স-রে মেশিনের এই ধরনের শুধুমাত্র সম্পূর্ণ ফাংশন নেই, তবে উচ্চ স্বয়ংক্রিয় ক্ষমতা, নির্ভরযোগ্য কর্মক্ষমতা, সহজ অপারেশন, দ্রুত পরিদর্শন গতি এবং সুবিধাজনক রক্ষণাবেক্ষণের মতো সুবিধা রয়েছে। এটি এক্স-রে কম্পিউটার রিয়েল টাইম রেডিওগ্রাফি সিস্টেম এবং এক্স-রে টিভি প্রদর্শনের সিস্টেমের সাথে মেলে যা উচ্চ স্বয়ংক্রিয় ক্ষমতা এবং নির্ভুল পরিদর্শন গতি থাকে।
এখানে তিন ধরণের টিভি সিস্টেম রয়েছে (গ্রাহক দ্বারা নির্বাচিত হতে পারে):
1. জাপান থেকে তোশিবা
2. হল্যান্ড থেকে ফিলিপস
3. জার্মান থেকে থমসন
প্রধান পরামিতি:
মডেল | সর্বোচ্চ রেট ভোল্টেজ (কেভি) | সর্বোচ্চ রেট বর্তমান (এমএ) | সর্বোচ্চ অনুপ্রবেশ A3 (মিমি) | ফোকাল আকার (মিমি) | থেকে টিউব |
XYD-1520/4 | 150 | 20 | 25 (18) | 3.0 × 3.0 | চীনা / আমদানি |
4 | 1.0 × 1.0 |
XYD-1610/4 | 160 | 10 | 28 (20) | 3.0 × 3.0 | আমদানি |
4 | 1.0 × 1.0 |
XYD-22510/3 | 225 | 10 | 45 (33) | 3.0 × 3.0 | আমদানি |
3 | 1.0 × 1.0 |
XYD-3010/3 | 300 | 10 | 71 (50) | 3.6 × 3.6 | আমদানি |
2 | 1.9 × 1.9 |
XYD-3510/3 | 350 | 10 | 80 (56) | 3.6 × 3.6 | আমদানি |
3 | 1.9 × 1.9 |
XYD-4010/3 | 400 | 10 | 97 (70) | 5.5 × 5.5 | আমদানি |
3 | 2.5 × 2.5 |
XYD-4510/3 | 450 | 10 | 105 (80) | 5.5 × 5.5 | আমদানি |
2 | 2.5 × 2.5 |
মন্তব্য: উপরের টেবিলের ফোকাস আকারটি EN12543 মানদন্ডের অধীনে রয়েছে, যখন শিল্প টিভির সাথে মেলে তখন বন্ধনীগুলির মানগুলি অনুপ্রবেশের বেধ প্রকাশ করে।
XY সিরিজ কন্ট্রোলার
নিয়ন্ত্রক এই মডেলের জন্য, আমরা নিয়ন্ত্রণের জন্য মাইক্রো-কম্পিউটারের সাথে প্রযোজ্য, এবং কেভি প্রিসেট, স্বয়ংক্রিয় পক্বতা, ব্যর্থতা স্ব-পরীক্ষণ, সময় এবং অনির্দিষ্ট সেটিং (নির্দিষ্ট সময়ের পরিসীমা হল 1-98 মিনিট), চলমান অবস্থা প্রদর্শন, নিরাপত্তা ইন্টারলক , পুরো সিস্টেমের জন্য ফাংশন রক্ষা।
এই ধরনের কন্ট্রোল ইউনিটের মধ্যে যান্ত্রিক ট্রান্সমিশন সিস্টেমের সমস্ত চলমান এবং রেডিওগ্রাফিক সিস্টেমের তিনটি পরিবর্তনযোগ্য নিয়ন্ত্রণ, অপটিক্যাল শাটার দরজা নিয়ন্ত্রণের জন্য নিয়ন্ত্রণ অন্তর্ভুক্ত রয়েছে।
রিয়েল টাইম রেডিওগ্রাফি সিস্টেম:

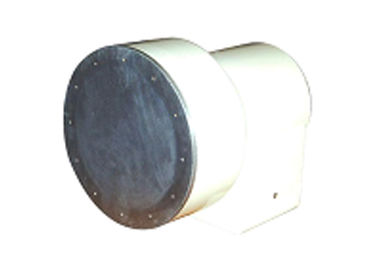

1. 6 ইঞ্চি ইমেজ তীব্রতা:
ইনপুট ইমেজ মাত্রা: 150 মিমি
আউটপুট ইমেজ মাত্রা: 20 মিমি
কেন্দ্র সীমিত রেজল্যুশন: 54lp / সেমি
2. সিসিডি ক্যামেরা সিস্টেম:
কনফিগারেশন: সমান্তরাল হালকা লেন্স, পরিবর্তনযোগ্য লেন্স, সিসিডি ক্যামেরা, পাওয়ার সাপ্লাই, ট্রান্সমিশন তারের
পরামিতি:
এনালগ সিসিডি ক্যামেরা:
পিক্সেল: 752 × 582
বর্তমান: + 12 ভি
ট্রান্সমিশন তারের: ≤60 মি
গতিশীল পরিসীমা: 8 বিট
ডিজিটাল সিসিডি ক্যামেরা:
পিক্সেল: 1024 × 1024
বর্তমান: + 12 ভি
ট্রান্সমিশন তারের: ≤15 মি
গতিশীল পরিসীমা: 10-12 বিট

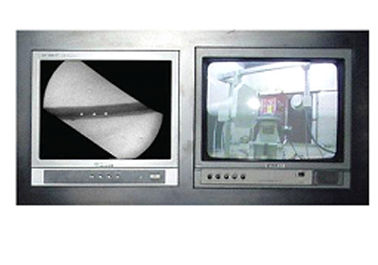

3. মনিটর:
14 "মনিটর: 1000 লাইন
17 "মনিটর: 1000 লাইন
কম্পিউটার ইমেজ প্রসেসিং সিস্টেম:
কনফিগারেশন:
শিল্প নিয়ন্ত্রণ কম্পিউটার (ব্র্যান্ড ইউনিট)
মনিটর
ছবি সংগ্রহ বোর্ড
Netcard
ইউএসবি ইন্টারফেস প্রসারিত করুন
লেজার প্রিন্টার
ইমেজ প্রসেসিং সফটওয়্যার
ডিস্ক ড্রাইভিং মেশিন
হার্ডওয়্যার কনফিগারেশনের জন্য, আমরা বাজারে নতুন ডিভাইসগুলির সাথে প্রযোজ্য, এবং ডিস্ক-ড্রাইভিং মেশিনের জন্য তিন মাসের গ্যারান্টি ছাড়া, অন্য অংশগুলির জন্য আমরা এক বছরের গ্যারান্টি সরবরাহ করি।
প্রতি বছর বিনামূল্যে জন্য সফ্টওয়্যার এক সময় আপগ্রেড।
প্রযুক্তিগত লক্ষ্য:
স্ট্যান্ডার্ড পাল, এনটিএসসি কালো-সাদা vedio সংকেত ইনপুট;
গতি সংগ্রহ করুন: প্যালের জন্য 25 ফ্রেম / গুলি; NTSC জন্য 30frame / গুলি
ছবি সংগ্রহের সর্বোচ্চ রেজোলিউশন: পাল --- 768 × 576; এনটিএসসি --- 640 × 480;
হালকাতা, বিপরীতে অনুপাত হিসাবে সফ্টওয়্যার ক্রমাগত সমন্বয় করা যাবে;
পরিসংখ্যানগত সংবেদনশীলতা 2%, গতিশীল সংবেদনশীলতা 4%।
ইমেজ প্রসেসিং সফ্টওয়্যার ফাংশন:
ইমেজ প্রক্রিয়াকরণ কেন্দ্র: হালকাতা, বিপরীতে অনুপাত নিয়মিত, উচ্চ সংবেদনশীলতা, কম শব্দ ইমেজ।
চিত্র বাস্তব সময় সংগ্রহ: অপারেটর সরাসরি পর্দায় পরিদর্শন ফলাফল দেখতে পারেন।
চিত্র সংরক্ষণ: ভবিষ্যতে চেকিংয়ের জন্য একটি ডিস্কে প্রাপ্ত ছবিগুলি সংরক্ষণ করতে পারে।
ছবি সুপারম্পোজিশন: মুতিলফ্রেমের সুপারিমজিওশন এবং গোলমাল হ্রাস।
চিত্র জুমিং: সংগৃহীত ইমেজ সম্প্রসারিত এবং হ্রাস করতে পারেন।
চিত্র প্রক্রিয়াকরণ: পরিসংখ্যান পরিদর্শনের ক্ষেত্রে, সিস্টেমের শর্ট-হ্রদ, ইমেজ তীব্রতা, জাল রঙ, নেতিবাচক চিত্র, ব্যর্থতার মাত্রা পরিমাপ, চিত্র সংরক্ষণ এবং পরীক্ষণ, ফর্ম মুদ্রণ ইত্যাদির মতো সাধারণ ক্রিয়াকলাপ রয়েছে। গতিশীল সিস্টেমে, এটি রিয়েল টাইম নেতিবাচক ইমেজ, রিয়েল টাইম জাল রঙ, রিয়েল টাইম ধারালো, গতিশীল রিয়েল টাইম সঞ্চয় এবং পুনরাবৃত্তি ফাংশনগুলির মত কিছু সুবিধা বহন করে, এটি শুধুমাত্র উচ্চ পরিসংখ্যানগত সংবেদনশীলতা, গতিশীল বুদ্ধিমান, সুবিধাজনক ক্রিয়াকলাপ নয়, তবে চীনা ইন্টারফেস, এবং মেনু জন্য, এটি ড্রপডাউন এবং কুইকি মোডের সাথে প্রযোজ্য যা ব্যবহার করা আরও বেশি সহজ।
